Cómo? Configurar la tabla de estilos de trazado (Plot style table)


Tabla de estilos de trazado (Plot style table)
archivo de asignación de "puntas" (de extensión *.ctb)
contiene la información para realizar la impresión
este archivo se guarda en la carpeta Plot styles dentro de AutoCAD y en él configuramos los parámetros de grosores y colores a imprimir, de acuerdo al color de los objetos dibujados..

:: configurar puntas :.


en el teclado tipeamos ctrl+P
aparecera la siguiente ventana
seleccionamos new

start from scrath
siguiente



le asignamos un nombre a nuestro nuevo estilo de puntas
siguiente

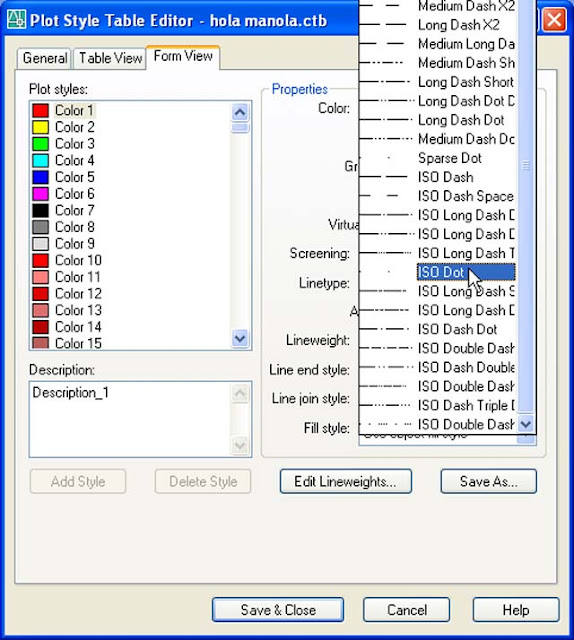

seleccionamos plot style table editor



seleccionamos  (por color independientemente del nombre asignado a los layers)
si usamos un mismo color en diferentes layers ambos tendran la misma config. de impresión


le asignamos un color
(queremos que todo lo dibujado con color 1 -rojo- en la impresión sea de color negro)


en la casilla lineweight asignamos el espesor



también podemos configurar el tipo de linea que queremos en la casilla linetype


una vez que terminamos de configurar todos los colores que usamos en el dibujo
cliqueamos save & close

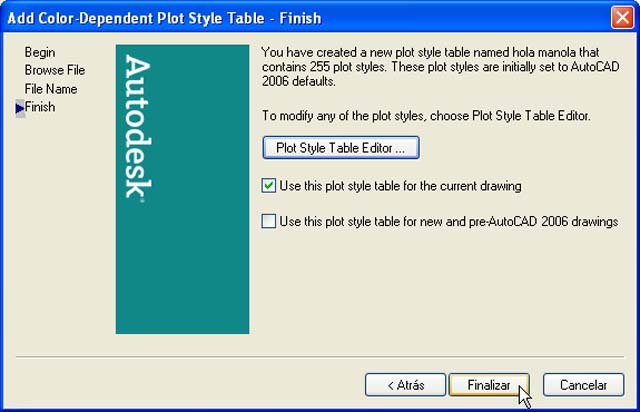

ahora finalizar
